產品中心

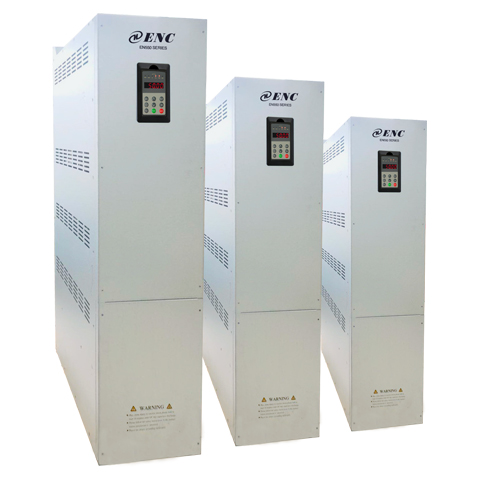

EN550系列整流回饋單元

產品描述

EN550系列整流回饋單元是在易能電氣多年技術積累平臺上開發出來的一系列主動式前端單元，此款產品采用先進的核心算法具有自主知識產權。可以將電機調速過程中所產生的再生電能回饋至電網，避免采用常規能耗式制動單元的能量損耗，從而達到節能效果。

典型應用

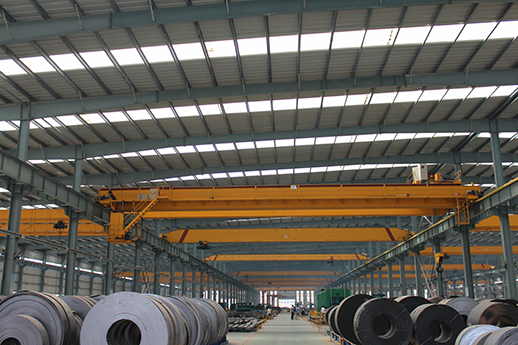

可廣泛應用于提升、起重、搬運及位能性負載應用及金屬加工、造紙、印刷及多軸傳動的場合。

產品特性規格參數 資料下載

產品特點

核心優勢
具備整流回饋功能，既可組網四象限，又可回饋電網電能；直接接駁電網情況下，維持恒定的直流環節電壓；具備相序自動識別功能，動態響應速度快；功率因數高，諧波含量小，高轉換效率。
硬件優勢
標配LCL濾波器保證高性能指標的實現；通訊口應用靈活，可擴展通訊；采用業界主流廠家整流橋和IGBT，高標準配置；按照嚴格的器件降額規范，以及標準過載模式、溫升模式，滿足極端負載下穩定運行。
結構優勢
全新精巧設計，結構緊湊，功率密度高；采用高效精準的熱仿真平臺設計，保障整機的熱可靠性；獨立風道及通風孔合理設計，降低粉塵與污染物進入，適用于環境惡劣的應用。
安裝、調試應用優勢
全系列書本化整機造型設計，最大限度節省安裝空間；家族化造型設計，靈活簡潔人機界面，操作簡單，功能易用。

應用優勢

具備整流回饋功能，既可組網四象限，又可回饋電網電能

直接接駁電網情況下，維持恒定的直流環節電壓

具備相序自動識別功能，動態響應速度快

功率因數高，諧波含量小，高轉換效率

標配LCL濾波器保證高性能指標的實現

通訊口應用靈活，可擴展通訊

采用業界主流廠家整流橋和IGBT，高標準配置

按照嚴格的器件降額規范，以及標準過載模式、溫升模式，滿足極端負載下穩定運行

性能指標

輸入電壓	整流回饋單元型號	額定輸出電流 (A)	適配整流回饋單元 (KW)
三相 380V	? EN550-4T0185G	29	18.5
	EN550-4T0220G	35	22
	EN550-4T0370G	59	37
	EN550-4T0550G	87	55
	EN550-4T0750G	119	75
	EN550-4T1100G	174	110
	EN550-4T1600G	253	160
	EN550-4T2200G	348	220

項目		項目描述
輸入	額定電壓、頻率	三相380伏級：三相380V，50Hz/60Hz
輸入	允許電壓波動范圍	三相380伏級：323～437V
輸出	母線電壓	額定650V（600VDC-750VDC可調節）
	頻率	50Hz/60Hz
	過載能力	150% 額定電流1分鐘；
控制性能	控制方式	正弦波PWM控制
	母線電壓控制精度	±5%
	整流回饋功率因數	大于等于0.99(標配LCL電抗器；直流側電壓650V以上）
	效率	大于等于96%
	THD	小于等于4%
操作鍵盤	鍵盤顯示	可顯示母線電壓、網測頻率、網測電壓、輸出電流等多種參數
操作鍵盤	按鍵鎖定	實現對按鍵的部分或者全部鎖定
保護功能		鎖相頻率保護，鎖相電壓保護，過流保護、過壓保護、過熱保護、過載保護、端子保護、逆變器保護等
環境	使用場所	室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
	海拔	低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）
	周圍溫度	-10 ℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)
	周圍濕度	小于95%RH，無水珠凝結
	振動	小于5.9米/秒2(0.6g)
	存儲溫度	-40 ℃～+70℃
結構	防護等級	IP20
結構	冷卻方式	強制風冷
安裝方式		壁掛式和柜式

體積型號

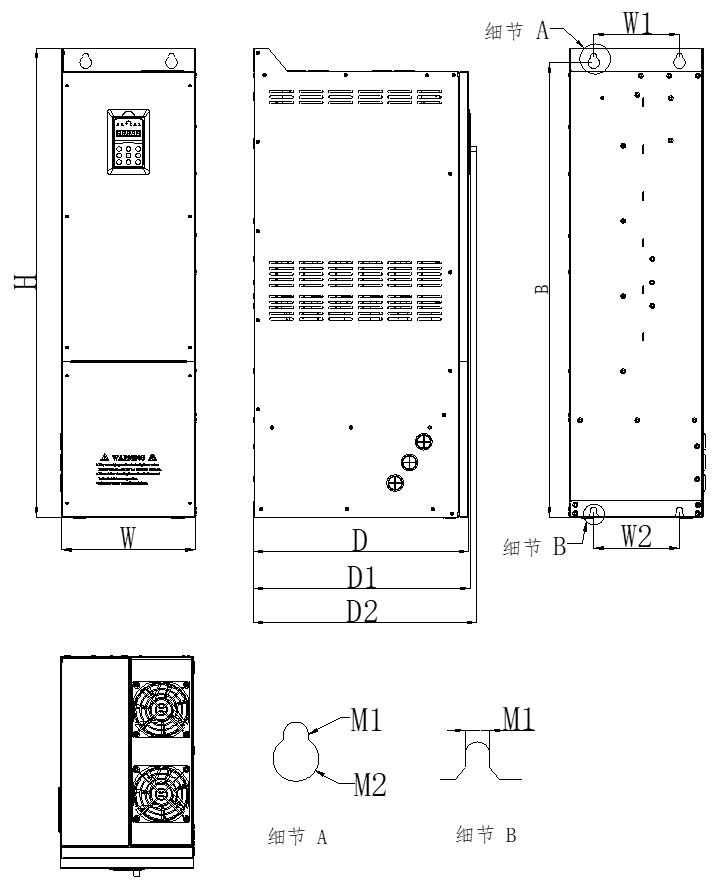

安裝尺寸

整流回饋單元型號	W1 (mm)	W2 (mm)	W (mm)	H (mm)	D (mm)	D1 (mm)	M1 (mm)	M2 (mm)
EN550-4T0185G	115	115	196	630	346	350	Φ7.0	Φ15.0
EN550-4T0220G
EN550-4T0370G
EN550-4T0550G	180	180	280	1000	451.5	455.4	Φ13.0	Φ24.0
EN550-4T0750G
EN550-4T1100G
EN550-4T1600G	180	180	290	1150	540	544	Φ13.0	Φ24.0
EN550-4T2200G
